方案概述
材料吸波、屏蔽性能测试系统测试频率范围可达10MHz～500GHz，可实现材料反射率、屏蔽性能特性参数测试。系统由矢量网络分析仪、测试夹具、系统软件等组成，根据用户不同频率、材料性能测试需求，可选用弓形框法、便携式反射率测试法进行吸波材料反射率测试；选用同轴屏蔽夹具进行材料屏蔽性能测试。
-
-
功能特点
-
主要特点
系统配置灵活，测试方法齐全
自动测量软件简单易用，方便快捷
兼容多种测试夹具
-

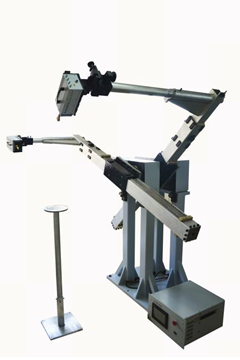

弓形框测试方法
适用于1GHz~500GHz频段范围内吸波材料反射率测试，可实现不同入射角度下自动化校准及测试，各轴独立控制，可实现固定角度入射，不同角度散射信号提取功能。
-

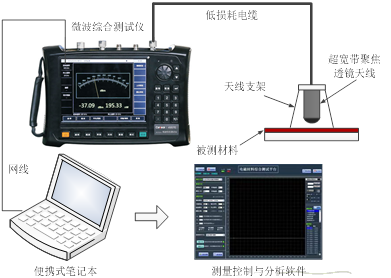

便携式反射率测试方法
可实现2GHz~18GHz频段内吸波材料反射率参数的快速测试，操作简单，测量重复性好，可取得与远场弓形框法相比拟的测量精度，该系统特点是小型化，可实现现场级测试。
-
屏蔽性能测试方法
适用于片状样品在10MHz~18GHz频段内材料屏蔽性能快速测试。
-

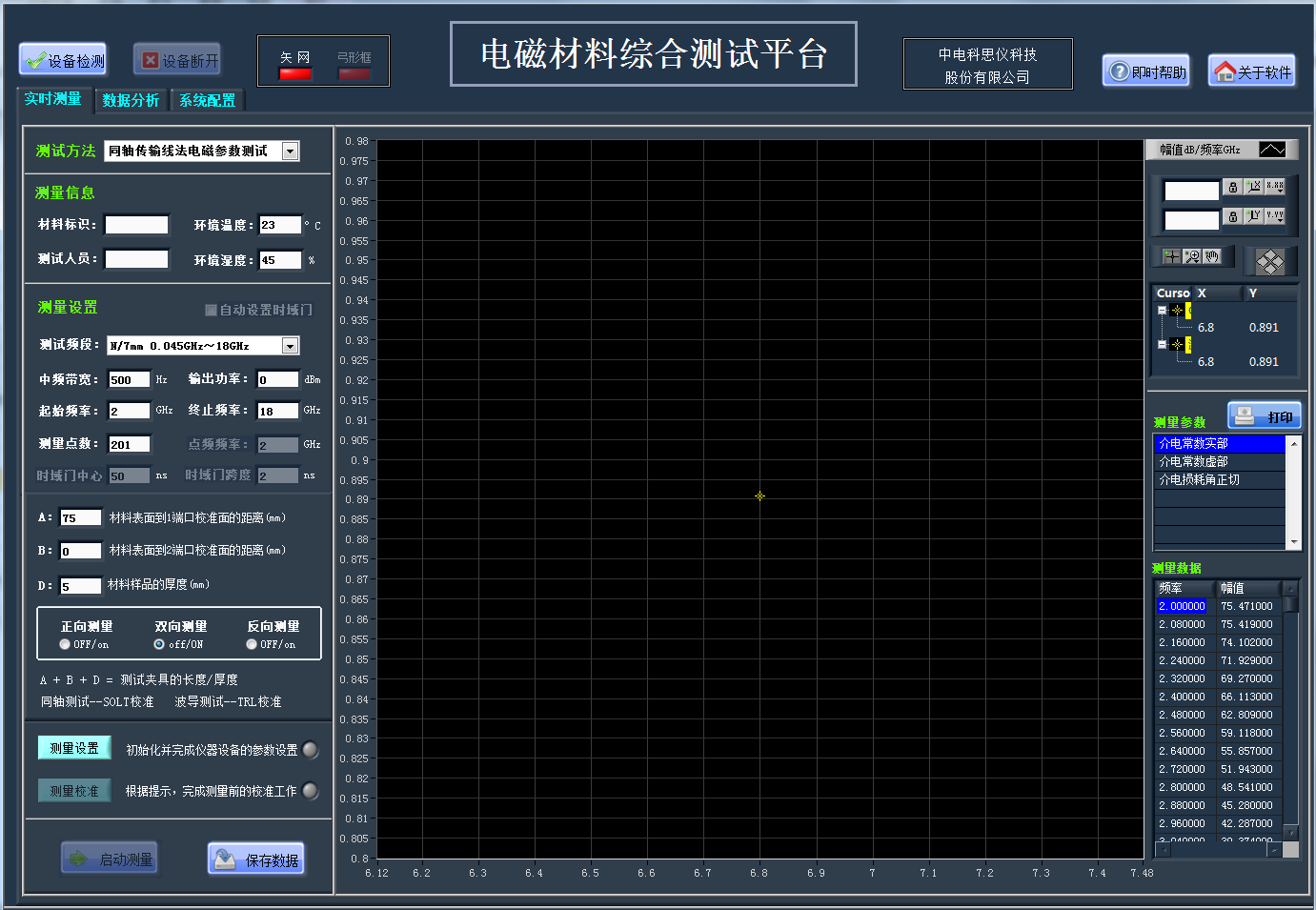

系统软件
该软件具备弓形框法、同轴法等测试方法，具备丰富的仪器资源库，兼容国内外主流测试仪器，设置界面简易友好，可对测试数据进行后处理及报表生成。
测试方法选择功能
根据选用的测试方法的不同，选取不同的计算方法。
反射率、屏蔽性能计算功能
根据样品二端口网络的反射系数和传输系数计算材料的反射率及屏蔽性能。
电磁参数显示功能
二维坐标系显示测试结果。
测量结果分析功能
可选择并加载多个已测量的结果文件，同时显示多条测量曲线。对于同一波段的测量数据，可比较多次测量结果，判断测量重复性；对于不同波段的测量数据，可同时绘制测量曲线，显示材料电磁参数在宽频带内的变化规律。
-
-
典型应用
材料反射率、屏蔽性能测试系统测试速度快、测试频带宽，可广泛运用于吸波、屏蔽材料研究机构或企业在研制生产过程中的产品性能测试，被测对象主要为吸波类软、硬固体材料及薄膜材料。
技术规范
方法种类
功能要求
弓形框测试法
便携式反射率测试法
屏蔽性能测试法
频率范围
1GHz~500GHz
2GHz~18GHz
10MHz~18GHz
测试参数
反射率
屏蔽性能 工作方式
扫频、点频
重复测试精度
±0.25dB
动态范围
＞40dB
＞100dB 材料形状
固体平板、片状材料
订货信息
主机：
矢量网络分析仪系列
信号源系列
频谱仪系列
扩频模块系列
微波综合测试仪系列
标配
序号
名称
说明
1
矢网校准测试电缆
连接矢量网络分析仪和测试夹具
2
3.5mm力矩扳手
固定连接器、电缆连接接头
3
测量软件
控制测试设备，计算、显示测试结果
4
用户手册
仪器快速使用入门
选件
序号
名称
功能
1
弓形框
反射率测试
2
超宽带聚焦透镜天线
便携式反射率测试夹具
3
同轴屏蔽夹具
屏蔽性能测试
4
标准板
反射率测试校准
5
转接器
连接夹具及电缆
-
-
